名稱

規格

重量/噸

備注

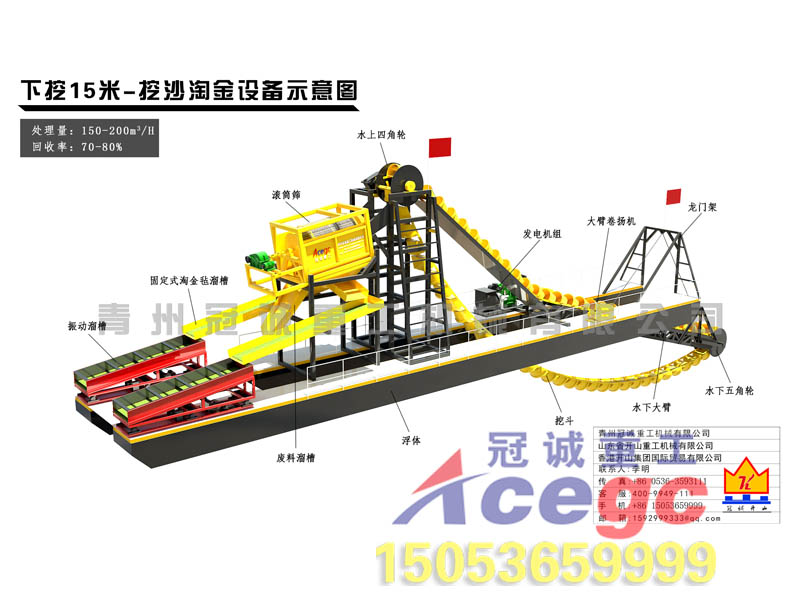

浮體

單寬2米，高1.15米，長34.5米

30

料斗

5

方架、斜架

6

水下大臂

14

五角輪

2.5

四角輪

2.5

減速機

1200#

4

電機、減速機

其它

6

臥式連續排礦離心機

1400#   2臺*7T

14

PLC電腦控制

振動溜槽

4500*1000

2

沙金自動洗選機

1.5

挖斗

70KG/個*100

7

鏈條

4.5

篩子

6.5

鋼絲繩

5

操作室

4

其它

3

合計

117.5噸

浮體面板采用CCSB厚度5mm專用船板。浮體邊板、底板、側板用CCSB 厚度6mm專用船板焊接而成。浮體側板頂部用16#國標槽鋼與上面板連接。內部骨架采用14#、10#國標槽鋼與63*40*6不等邊角鐵焊接而成，每間隔600mm為一層骨架，骨架與骨架采用槽鋼與不等邊角鐵間隔出現，骨架與骨架之間用14#國標槽鋼連接，保證浮體的強度。浮體采用分體式設計制造，連接處采用M18高強度螺栓連接。

料斗采用8毫米Q235鋼板焊接。

方架采用20# H鋼焊接而成，爬梯采用100*63*6不等邊角鐵與63*63*5角鐵焊接而成。
斜架采用16#、12#國標槽鋼與63*63*4角鐵焊接而成

水下大臂采用20b加厚工字鋼與14#國標槽鋼焊接而成，中間采用10#槽鋼作為支撐，保證大臂的強度。

五角輪邊板采用30mmQ235鋼板數控下料。內部連接板采用30mm鋼板焊接而成，并且內部連接板與邊板互留槽口，插入槽口以后焊接。水下五角輪的主軸采用?140  45#鋼加工而成。

四腳輪邊板采用30mm  Q235鋼板數控下料。主軸采用?220 45#鋼加工而成，主軸外部加套，采用熱脹冷縮原理與主軸自然抱死，然后套與邊板焊接，避免因為焊接過程中溫度過高對主軸材質產生影響。內部連接板使用30mm鋼板，內層外加30mm加強版，保證強度。連接板與邊板互留槽口，對接好之后焊接。

挖斗底板采用8毫米鋼板，圍板采用12毫米鋼板，斗唇采用20毫米錳鋼

鏈條采用鍛打（調質），鑄造（調質），汽車彈簧弓板毛坯焊接（調質）。以上三種材質客戶自選。

規格

數量

功率

總功率

起吊大臂

1

11

11

四角輪驅動

1

55

55

滾筒篩

1

7.5

7..5

臥式連續排礦離心機

1400#

2

21.5

43

振動溜槽

4500*1000

1

3

3

沙金自動洗選機

1

2.2

2.2

錨繩卷揚機

4

3

12

主錨

1

7.5

7.5

離心水泵

1

11

11

潛水泵

2

7.5

15

4寸沙泵

15KW

2臺

15

30

總用電功率

196.7 KW

同時用電功率

166.2KW
