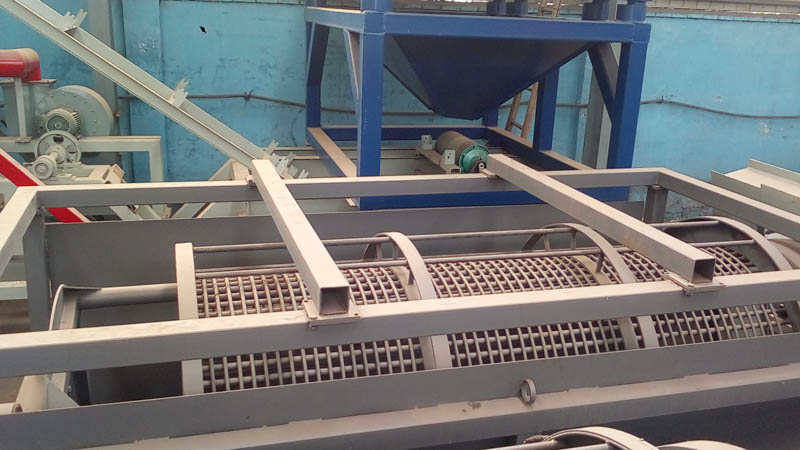

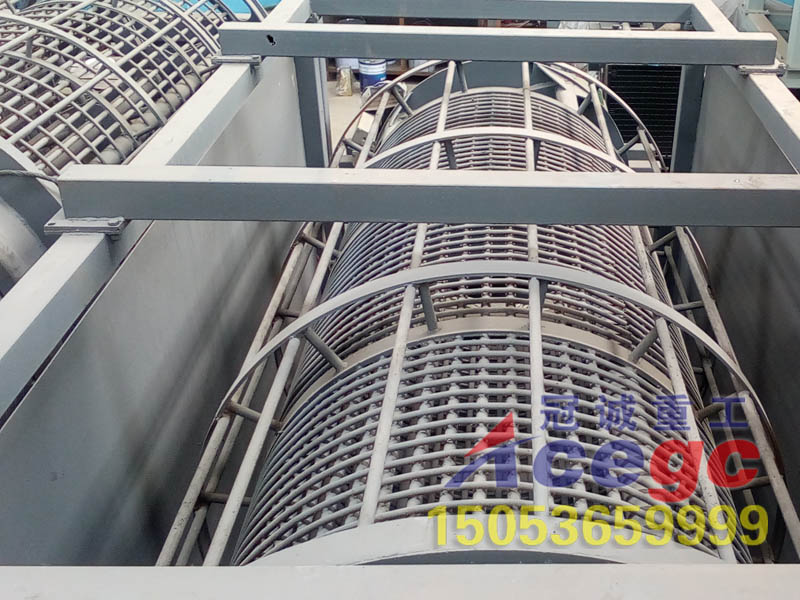

選金設備-振動篩的介紹及圖片
振動篩是一種適合潮濕細粒級難篩物料干法篩分的振動篩分機械設備，是目前國內處理難篩物料的振動篩分機械設備。振動篩具有大振幅、大振動強度、較低頻率和彈性篩面的工藝特點。工作過程中始終保持大的開孔率，從而篩分效率高、處理能力大，篩板更換方便，降低了成本。振動篩超大篩面和大處理能力可滿足現場的生產需要。振動篩篩子的結構采用多段篩面振動而篩箱和機架不參與振動的運動方式，使篩子實現了大型化。振動篩分設備按重量用途可分為：礦用振動篩，輕型精細振動篩，實驗振篩機 礦用振動篩可分為：高效重型篩，自定中心振動篩，橢圓振動篩，脫水篩，圓振篩，香蕉篩，直線振動篩等
實驗振動篩：拍擊篩，頂擊式振篩機，標準檢驗篩，電動振篩機等請參考實驗設備 按照振動篩的物料運行軌跡可以分為：
按直線運動軌跡分：直線振動篩（物料在篩面上向前做直線運動） 按圓型運動軌跡分：圓振篩（物料在篩面上做圓形運動）結構和優(yōu)點 振動篩的工作原理
震動電機振動篩工作時電機同步反向旋轉使激振器產生反向激振力，迫使篩 體帶動篩網做縱向運動，使其上的物料受激振力而周期性向前拋出一個射程，從而完成物料篩分作業(yè)。適宜采石場篩分砂石料，也可供選煤、選礦、建材、電力及化工等行業(yè)作產品分級用。 振動篩工作部分固定不動，靠物料沿工作面滑動而使物料得到篩分， 機體運動方向垂直于支桿或懸桿中心線，由于機體的擺動運動，使篩面上的物料以一定的速度向排料端移動，物料同時得到篩分。
我國的振動篩在運行和維修方面中存在著大量的問題。這些問題突出表現在篩箱斷梁、裂幫,稀油潤滑的箱式振動器漏油、齒輪打齒、軸承溫升過高、噪聲大等問題,同時伴有傳動帶跳帶斷帶等故障。這類問題直接影響了振動篩的使用壽命,嚴重影響了生產。本文針對這些問題特設計了直線振動篩，這類振動篩可以很好的解決此類問題，該系列振動篩是工礦企業(yè)普遍應用的篩分機械，用作物料的篩分、分級、洗滌、脫介、脫水之用。根據的是自同步原理，采用的是雙電機直接驅動，代替強制同步式的齒輪傳動，振動軌跡為直線。克服了以往振動篩由于單電機拖動，齒輪強迫傳動引起的齒輪潤滑，封閉問題，從而提高了整個振動篩的使用壽命。設計分析論述了設計方案，包括振動篩的分類與特點，對物料的運動分析，對振動篩的動力學分析及動力學參數計算，包括原始的設計參數，電機的設計與校核；進行了主要零部件的設計與計算，彈簧的設計計算，軸的強度計算，軸承的選擇與計算，然后進行設備維修、安裝的設計。
